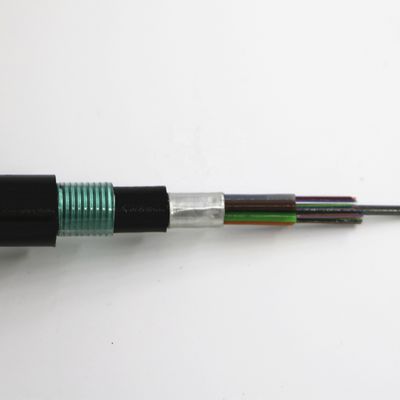

Υπαίθριο APL θηκών PE άμεσο θαμμένο G.652D 12 καλώδιο GYTA53 χαλύβδινων συρμάτων CMS οπτικών ινών πυρήνων
|
Αριθ. του καλωδίου
|
|
12
|
24
|
48
|
|||
|
Πρότυπο ινών
|
|
G.652D
|
|
|
|||
|
Σχέδιο
(StrengthMember+Tube&Filler) |
|
1+5 |
|
|
|||
|
Κεντρικό μέλος δύναμης |
Υλικό
|
Χαλύβδινο σύρμα
|
|
|
|||
|
|
Διάμετρος (±0.5) χιλ.
|
1.4
|
|
|
|||
|
Χαλαρός σωλήνας |
Υλικό
|
PBT
|
|
|
|||
|
|
Διάμετρος (±0.06) χιλ.
|
1.72
|
1.72
|
2.0
|
|||
|
|
Πάχος (±0.03) χιλ.
|
0,30
|
0,30
|
0,32
|
|||
|
|
Το Max.Core αριθ. /Tube
|
6
|
6
|
12
|
|||
|
Σχοινί υλικών πληρώσεως |
Υλικό
|
LDPE
|
|
|
|||
|
|
Διάμετρος (±0.06) χιλ.
|
1.7
|
1.7
|
2.0
|
|||
|
|
Αριθ.
|
3
|
1
|
1
|
|||
|
Εμπόδιο υγρασίας |
Υλικό
|
Ντυμένη πολυμερές σώμα ταινία αργιλίου
|
|
|
|||
|
|
Πάχος (±0.03) χιλ.
|
0,20
|
|
|
|||
|
Εσωτερικός
Θήκη |
Υλικό
|
MDPE
|
|
|
|||
|
|
Πάχος (±0.2) χιλ.
|
0,9
|
|
|
|||
|
Armoring |
Υλικό
|
Ντυμένη πολυμερές σώμα ταινία χάλυβα
|
|
|
|||
|
|
Πάχος (±0.2) χιλ.
|
0,22
|
|
|
|||
|
Στρώμα Bloaking νερού |
Υλικό |
Γεμίζοντας ένωση |
|
|
|||
|
Εξωτερική θήκη |
Υλικό
|
MDPE
|
|
|
|||
|
|
Πάχος (±0.2) χιλ.
|
1.8
|
|
|
|||
|
Διάμετρος καλωδίων (±0.5) χιλ.
|
|
12.5
|
12.5
|
13.1
|
|||
|
Βάρος καλωδίων (±10) kg/km
|
|
152
|
167
|
167
|
|||
|
Μείωση |
1310nm
|
0.35dB/χλμ
|
|
|
|||
|
|
1550nm
|
0.21dB/χλμ
|
|
|
|||
|
Ελάχιστη κάμπτοντας ακτίνα |
Χωρίς ένταση
|
12.5×Cable-φ
|
|
|
|||
|
|
Κάτω από τη μέγιστη ένταση
|
25.0×Cable-φ
|
|
|
|||
|
Σειρά θερμοκρασίας (℃) |
Εγκατάσταση
|
-20~+60
|
|
|
|||
|
|
Transport&Storage
|
-40~+70
|
|
|
|||
|
|
Λειτουργία
|
-40~+70
|
|
|
|||
