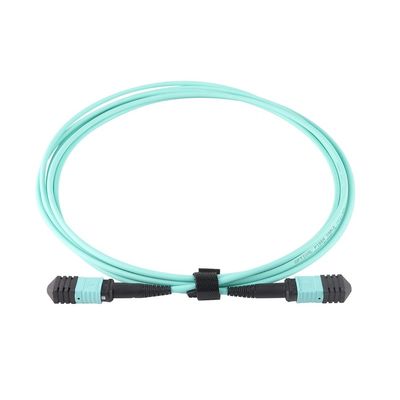

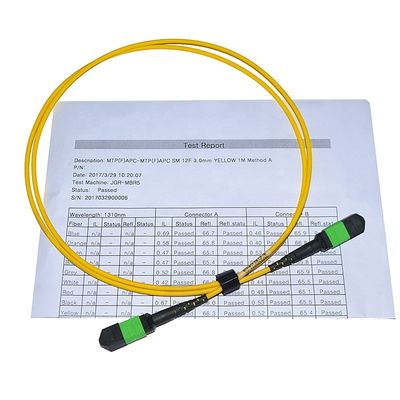

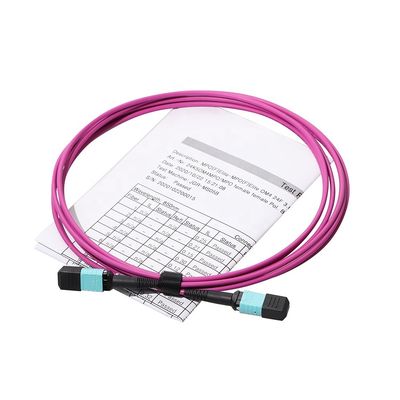

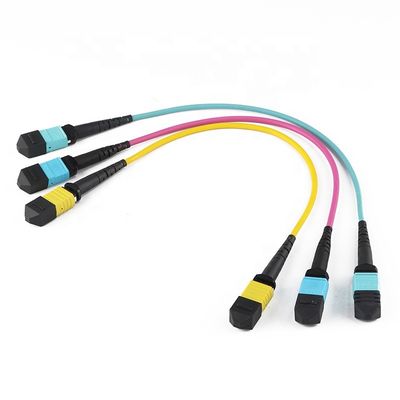

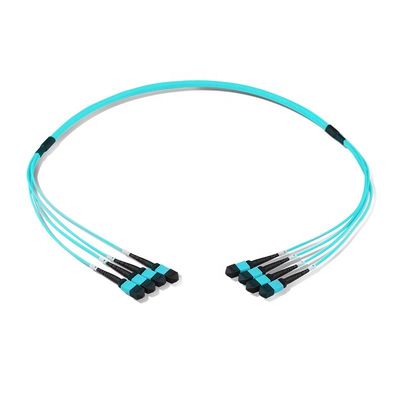

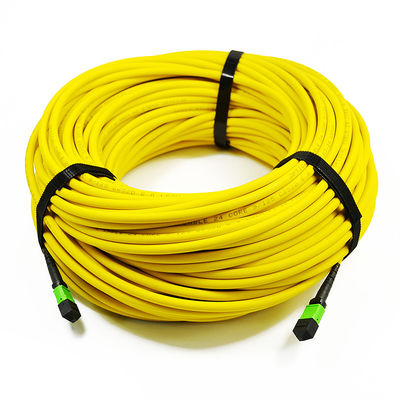

Αρχιτεκτονικές υψηλής πυκνότητας καναλιών ινών δικτύωσης χώρου αποθήκευσης δικτύων πρόσβασης οπτικών συστημάτων δικτύων επικοινωνίας στοιχείων
100% προ-που ολοκληρώνονται και που εξετάζονται στο εργοστάσιο για να εξασφαλίσουν τη γρήγορες διαμόρφωση και τη δικτύωση απόδοσης μεταφοράς, μειώνουν τις χρονικές υποστηρίξεις 40G εγκαταστάσεων και το υλικό σακακιών εφαρμογών δικτύων 100G: LSZH, OFNR, διαθέσιμες υποστηρίξεις OFNP μέχρι 12F, 24F, 48F, 72F, 96F, 144F, προσαρμοσμένα προϊόντα είναι διαθέσιμο
|
Επίπεδο απόδοσης
|
|
|
Πρότυπα
|
|
Ελίτ
|
|
||||
|
Συνδετήρας
|
Τρόπος
|
Endface
|
IL (ανώτατο) (DB)
|
RL (λ.) (DB)
|
IL (ανώτατο) (DB)
|
RL (λ.) (DB)
|
||||
|
MPO/MTP
|
SM
|
12F/APC
|
≤0.70
|
≥60
|
≤0.35
|
≥60
|
||||
|
|
|
24F/APC
|
≤0.75
|
≥60
|
≤0.35
|
≥60
|
||||
|
|
|
48F/APC
|
≤0.75
|
≥60
|
|
|
||||
|
|
ΚΚ
|
12F/PC
|
≤0.50
|
≥20
|
≤0.35
|
≥20
|
||||
|
|
|
24F/PC
|
≤0.50
|
≥20
|
≤0.35
|
≥20
|
||||
|
|
|
48F/PC
|
≤0.50
|
≥20
|
|
|
||||
|
LC/SC/FC/ST
|
SM
|
|
≤0.30
|
≥60
|
≤0.10
|
≥60
|
||||
|
|
|
UPC
|
≤0.20
|
≥50
|
≤0.10
|
≥50
|
||||
|
|
ΚΚ
|
PC
|
≤0.20
|
≥30
|
≤0.10
|
≥30
|
||||
Σημείωση:
1.Test μήκος κύματος: Το SM@1310/1550nm, το MM@850/1300nm
2.Standard προσαρμογή: GR-326, GR-1435.
|
Μηχανικές ιδιότητες
|
|
|
|
|||
|
Στοιχείο
|
|
Κριτήρια
|
Προσαρμογή
|
|||
|
△IL μετά από 50 Matings
|
MPO/MTP
|
≤0.3dB
|
GR-1435
|
|||
|
△IL μετά από 500 Matings
|
LC/SC/FC/ST
|
≤0.2dB
|
IEC 61300-2-2
|
|||
|
Ελάχιστη ακτίνα κάμψεων (δυναμική)
|
|
20*OD (διάμετρος καλωδίων)
|
|
|||
|
Ελάχιστη ακτίνα κάμψεων (στατική)
|
|
15*OD (διάμετρος καλωδίων)
|
|
|||
