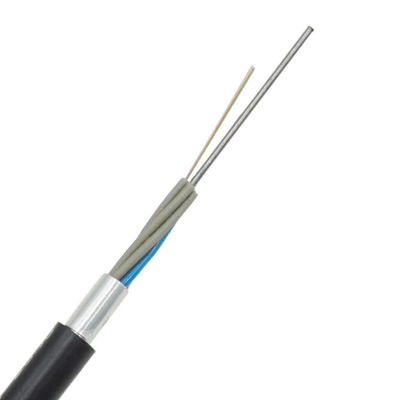

GYTA 6 πυρήνων G652D ενιαίο προσαραγμένο τρόπος χαλαρό καλώδιο οπτικών ινών σωλήνων θωρακισμένο

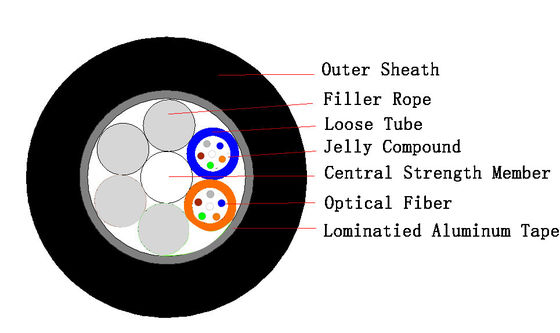

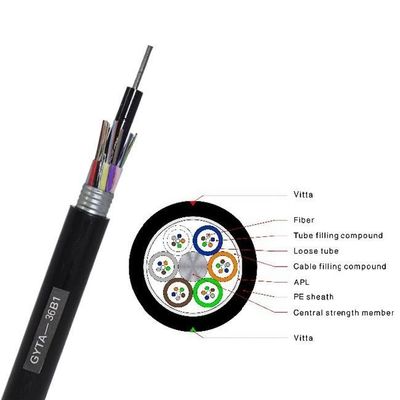

Οι ίνες, 250μm, τοποθετούνται σε έναν χαλαρό σωλήνα φιαγμένο από υψηλό πλαστικό συντελεστών. Τους σωλήνες γεμίζουν με μια αδιάβροχη ένωση πλήρωσης. Στο κέντρο του καλωδίου ο πυρήνας είναι ένας πυρήνας ενίσχυσης μετάλλων, ο οποίος, για ορισμένα αριθμός των πυρήνων, είναι ντυμένος με το πολυαιθυλένιο (PE). Η χαλαρή σωλήνωση (και σχοινί πλήρωσης) είναι προσαραγμένες γύρω από τον κεντρικό ενισχύοντας πυρήνα σε έναν συμπαγή και κυκλικό πυρήνα καλωδίων, και τα κενά στον πυρήνα καλωδίων καλύπτονται με το νερό-φράξιμο του υλικού πληρώσεως. Μετά από κατά μήκος να ντυθεί με την ταινία πλαστικός-αργιλίου (APL), ένα στρώμα της εσωτερικής θήκης πολυαιθυλενίου εξωθείται. Μετά από κατά μήκος ντυμένος με την πλαστική ταινία χάλυβα (PSP) και στις δύο πλευρές, μια θήκη πολυαιθυλενίου εξωθείται για να διαμορφώσει το καλώδιο.
|
Ίνα
Αρίθμηση |
Διάμετρος
(χιλ.) |
Ονομαστικός
Βάρος (kg/km) |
Ανώτατη ίνα
Ανά σωλήνα |
Ανώτατο αριθ.
(Tubes+fillers) |
Επιτρεπόμενο εκτατό φορτίο
(ν) |
|
Επιτρεπόμενη αντίσταση συντριβής
(N/100mm) |
|
||
|
|
|
|
|
|
Βραχυπρόθεσμος
|
Μακροπρόθεσμος
|
Βραχυπρόθεσμος
|
Μακροπρόθεσμος
|
||
|
2~36
|
10.3
|
109
|
6
|
6
|
1500
|
600
|
1000
|
300
|
||
|
38~72
|
11.5
|
145
|
12
|
6
|
1500
|
600
|
1000
|
300
|
||
|
74~96
|
13.5
|
175
|
12
|
8
|
1500
|
600
|
1000
|
300
|
||
|
98~120
|
14.8
|
209
|
12
|
10
|
1700
|
600
|
1000
|
300
|
||
|
122~144
|
16.6
|
249
|
12
|
12
|
2000
|
600
|
1000
|
300
|
||
|
146~216
|
16.7
|
254
|
12
|
18 (2 στρώματα)
|
2000
|
600
|
1000
|
300
|
||
|
218~288
|
19.0
|
325
|
12
|
24 (2 στρώματα)
|
2500
|
600
|
1000
|
300
|
||
