Καλώδιο πτώσης οπτικών ινών Describution:

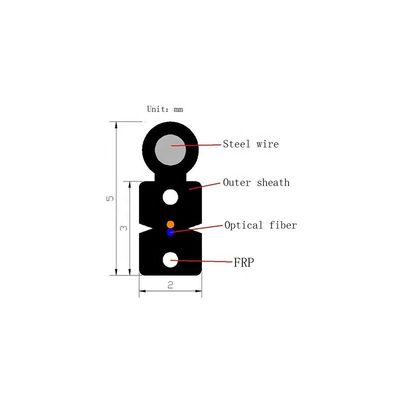

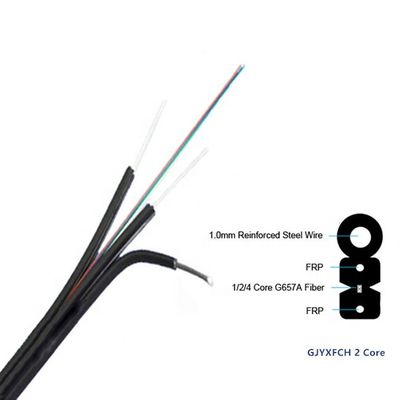

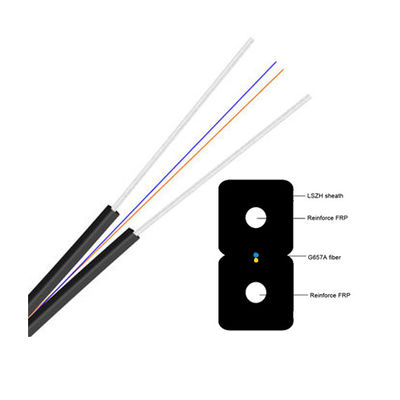

Η μονάδα οπτικής ίνας τοποθετείται στο κέντρο. Δύο που η παράλληλη ίνα ενίσχυσε τα πλαστικά (FRP) τοποθετείται στις δύο πλευρές. Ένα χαλύβδινο σύρμα ως πρόσθετο μέλος δύναμης εφαρμόζεται επίσης. Κατόπιν το καλώδιο ολοκληρώνεται με μια θήκη LsZH των Μαύρων ή χρώματος.
Χαρακτηριστικά γνωρίσματα καλωδίων πτώσης οπτικών ινών:
Εφαρμογή καλωδίων πτώσης οπτικών ινών:
|
Αριθ. του καλωδίου
|
|
|
|
2
|
|||
|
Πρότυπο ινών
|
|
|
|
G.657A1
|
|||
|
Μέλος δύναμης
|
Υλικό
|
|
|
FRP
|
|||
|
|
Διάμετρος (±0.03) χιλ.
|
|
|
0,5
|
|||
|
|
Αριθ.
|
|
|
2
|
|||
|
Καλώδιο αγγελιοφόρων
|
Διάμετρος (±0.05) χιλ.
|
|
|
1.0
|
|||
|
Εξωτερική θήκη
|
Υλικό
|
|
|
LSZH
|
|||
|
|
Χρώμα
|
|
|
Μαύρος
|
|||
|
Μέγεθος καλωδίων (±0.2) χιλ.
|
|
|
|
2.0×5.0
|
|||
|
Βάρος καλωδίων (±2) kg/km
|
|
|
|
20
|
|||
|
Επιτρεπόμενη εκτατή δύναμη
|
|
Βραχυπρόθεσμος
|
Ν
|
600
|
|||
|
|
|
Μακροπρόθεσμος
|
|
300
|
|||
|
Επιτρεπόμενη αντίσταση συντριβής
|
|
Βραχυπρόθεσμος
|
N/100mm
|
2200
|
|||
|
|
|
Μακροπρόθεσμος
|
|
1000
|
|||
|
Ελάχιστη κάμπτοντας ακτίνα
|
|
Χωρίς ένταση
|
|
10×Cable-φ
|
|||
|
|
|
Κάτω από τη μέγιστη ένταση
|
|
20×Cable-φ
|
|||
|
Σειρά θερμοκρασίας
(℃) |
|
Εγκατάσταση
|
|
-20~+60
|
|||
|
|
|
Transport&Storage
|
|
-40~+70
|
|||
|
|
|
Λειτουργία
|
|
-40~+70
|
|||
