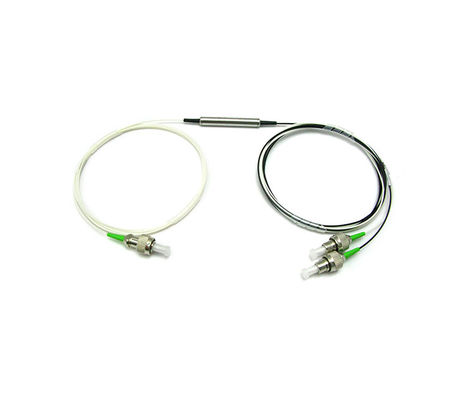

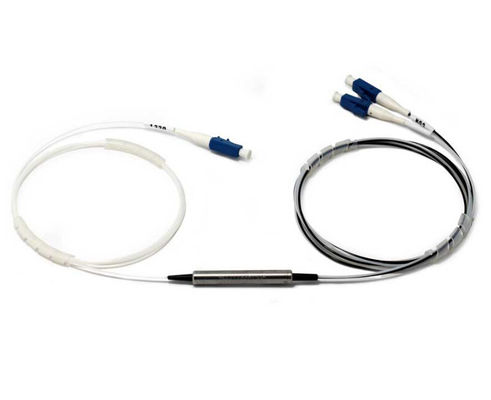

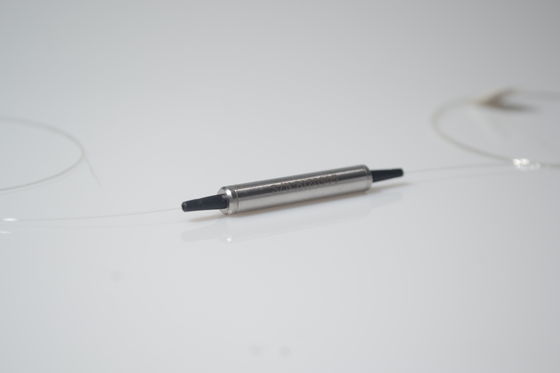

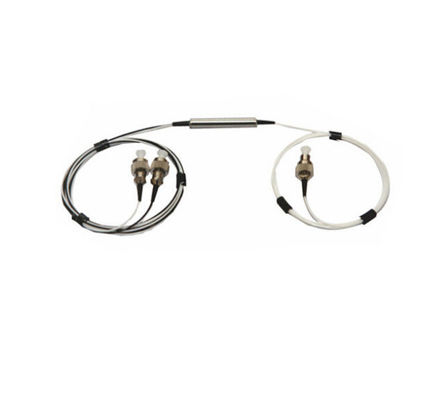

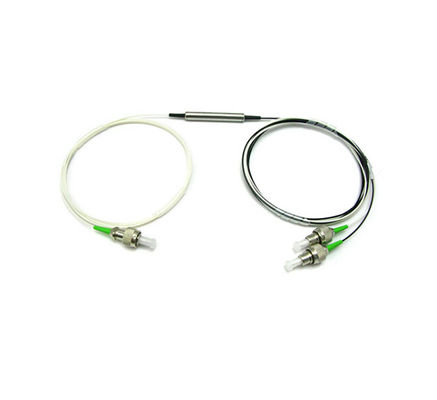

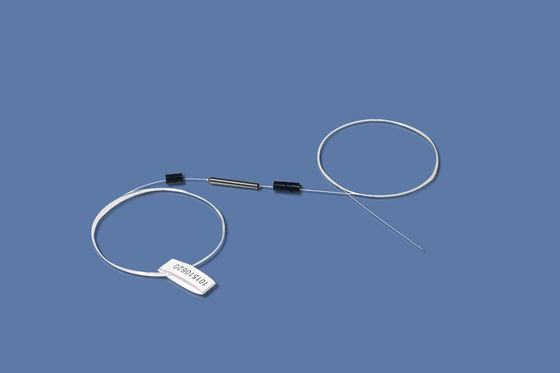

Ευρεία υψηλή απομόνωση 3 ζωνών μονωτής οπτικών ινών λιμένων 1x2
Ο οπτικός μονωτής χρησιμοποιεί την επίδραση του Faraday του οπτικού κρυστάλλου γεννητριών. Καθοδηγεί το οπτικό φως σε μια κατεύθυνση και αποβάλλει την πίσω αντανάκλαση και την πίσω διασπορά στην αντίστροφη κατεύθυνση σε οποιαδήποτε πόλωση sate. Η μοναδική διαδικασία παραγωγής και το οπτικό εποξικός-ελεύθερο σχέδιο πορειών ενισχύουν τη διαχειριζόμενη ικανότητα υψηλής δύναμης της συσκευής. Οι συσκευές χαρακτηρίζονται με τη υψηλή επίδοση, την υψηλή αξιοπιστία και το χαμηλότερο κόστος. Έχει χρησιμοποιηθεί ευρέως σε EDFAs, τους ενισχυτές Raman, τα συστήματα DWDM, τα λέιζερ ινών, τις συσκευές αποστολής σημάτων και άλλους εξοπλισμούς επικοινωνίας οπτικών ινών για να καταστείλει την πίσω αντανάκλαση και την πίσω διασπορά.
| Χαρακτηριστικά γνωρίσματα | Εφαρμογές |
| Υψηλή απομόνωση | Fiberoptic ενισχυτές |
| Χαμηλή απώλεια εισαγωγής | Fiberoptic συνδέσεις CATV |
| Υψηλή επιστροφής απώλεια | Fiberoptic δοκιμή συστημάτων |
| Χαμηλή ευαισθησία πόλωσης | Fiberoptic συστήματα του τοπικού LAN |
| Τηλεπικοινωνίες |
Τεχνική προδιαγραφή
Ενιαίο στάδιο προδιαγραφών απόδοσης (πρότυπα)
| Βαθμός Π | Ένας βαθμός | |
| Λειτουργούν μήκος κύματος (NM) | 1310 ή 1550 | |
| ±15 | ||
| Χαρακτηριστική απομόνωση (DB) | 40 | 40 |
| Ελάχιστη απομόνωση (DB) | 30 | 28 |
| Χαρακτηριστική απώλεια εισαγωγής (DB) | ≤0.35 | ≤0.45 |
| Μέγιστη απώλεια εισαγωγής (DB) | ≤0.5 | ≤0.7 |
| Επιστροφής απώλεια (In/Out) (DB) | ≥65/60 | ≥55/55 |
| εξαρτώμενη απώλεια πόλωσης (DB) | ≤0.05 | ≤0.1 |
| διασπορά τρόπου πόλωσης (CP) | 0,2 (0,05 διαθέσιμο κατόπιν αιτήματος) | |
| Λειτουργούσα θερμοκρασία (℃) | -10~+75 | |
| Θερμοκρασία αποθήκευσης (℃) | -40~+85 | |
| Τύπος ινών | Corning smf-28 | |
| Μήκος ινών (λ.) | 1M κάθε τέλος | |
| Διάσταση συσκευασίας (χιλ.) | Φ5.5xL30 | |
| Χειρισμός δύναμης (MW) | 300 | |
Διπλό στάδιο προδιαγραφών απόδοσης (πρότυπα)
| Παράμετρος | Βαθμός Π | Ένας βαθμός |
| Λειτουργούν μήκος κύματος (NM) | 1310 ή 1550 | |
| Χαρακτηριστική απομόνωση (DB) | 56 | 50 |
| Ελάχιστη απομόνωση (DB) | 45 | 42 |
| Χαρακτηριστική απώλεια εισαγωγής (DB) | ≤0.5 | ≤0.5 |
| Μέγιστη απώλεια εισαγωγής (DB) | ≤0.7 | ≤0.8 |
| Επιστροφής απώλεια (In/Out) (DB) | ≥65/60 | ≥55/55 |
| εξαρτώμενη απώλεια πόλωσης (DB) | ≤0.05 | ≤0.1 |
| διασπορά τρόπου πόλωσης (CP) | 0,05 | |
| Εύρος ζώνης (NM) | ±30 | |
| Λειτουργούσα θερμοκρασία (℃) | -10~+75 | |
| Θερμοκρασία αποθήκευσης (℃) | -40~+85 | |
| Τύπος ινών | Corning smf-28 | |
| Μήκος ινών (λ.) | 1M κάθε τέλος | |
| Διάσταση συσκευασίας (χιλ.) | Φ5.5xL30 | |
| Χειρισμός δύναμης (MW) | 300 | |
1.At 23 ℃ πέρα από το εύρος ζώνης.
2.Not περιλαμβάνουν το συνδετήρα, συνδέουν και τις απώλειες Fresnel ίνα-τελών.
3.Including PDL, λειτουργούσα σειρά μήκους κύματος. -5 ℃ σε +75 ℃.
